用途PURPOSE

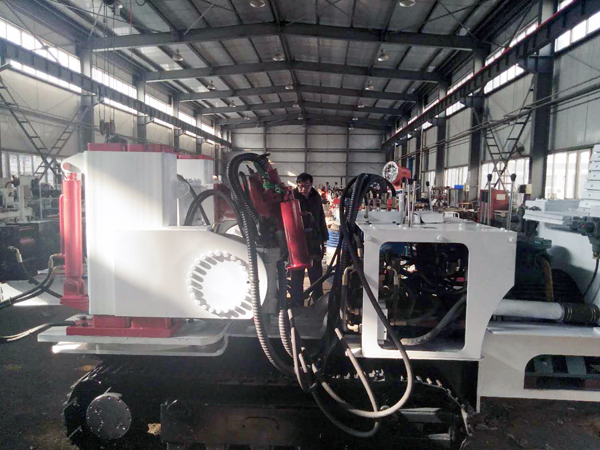

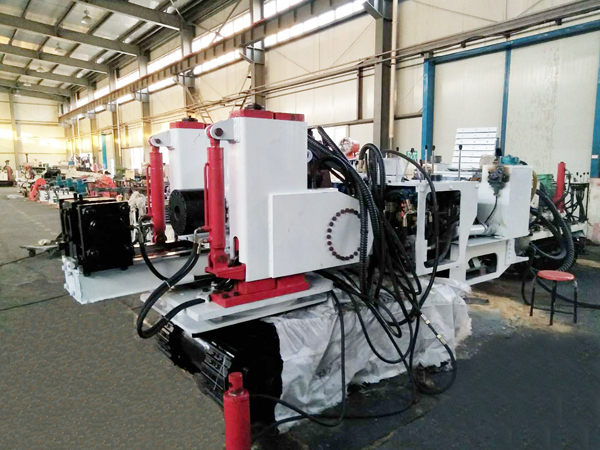

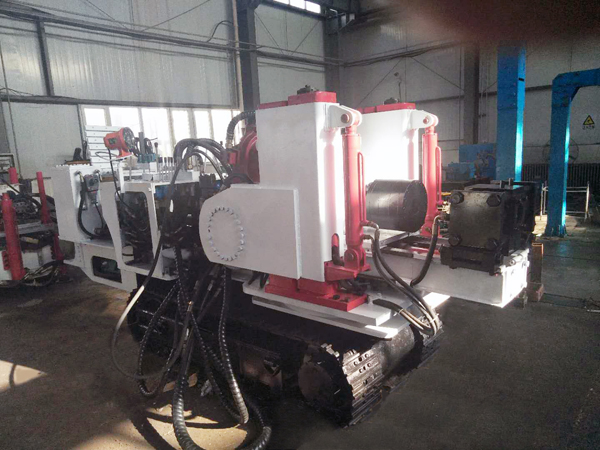

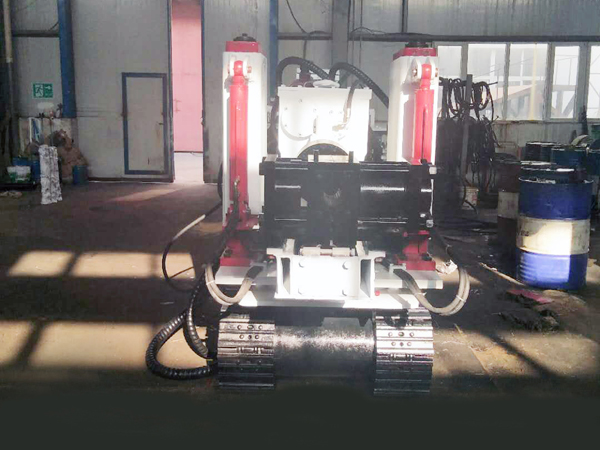

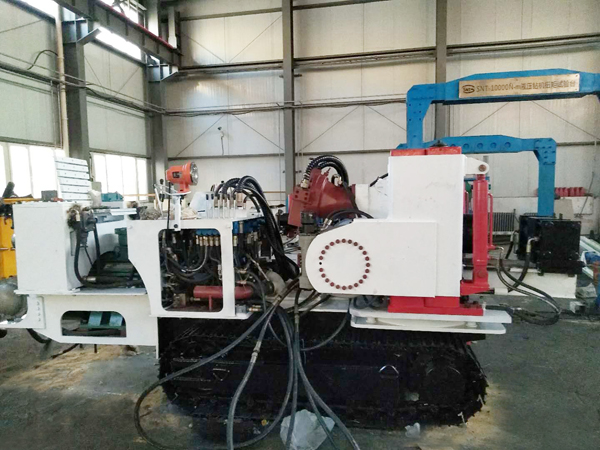

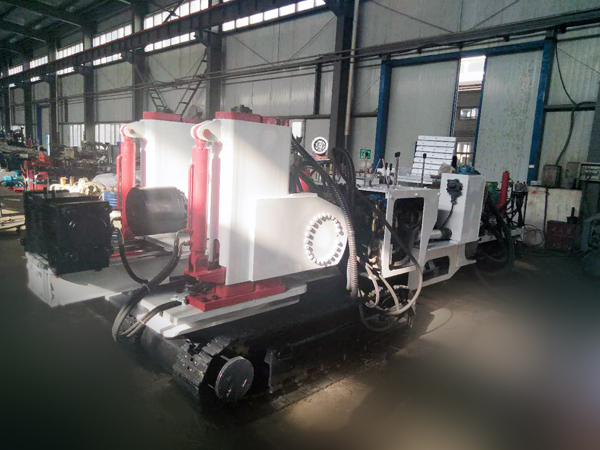

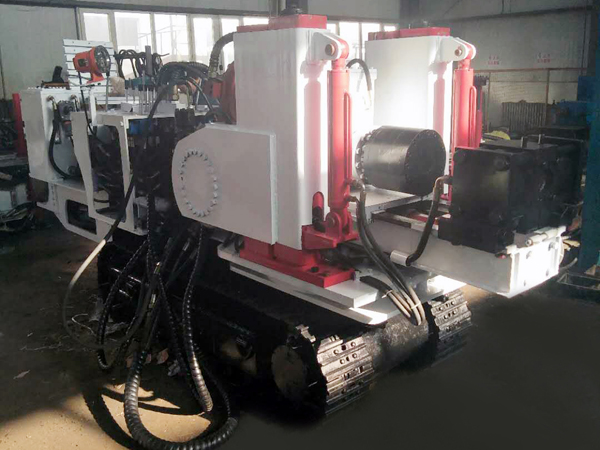

CMS1-4200/55型煤矿用深孔钻车是新一代履带行走的探水，探瓦斯，放顶，注水钻孔设备，可实现水平回转，垂直升降770mm，+45，~-90°俯仰角钻孔作业，主要用于掘进工作面有措施要求的在软岩或煤岩中实施集形钻孔，也适用于其他场合，该设备具有结构紧凑、操作灵活、机动性好、全断面作业，一机多用等特点。除完成探水，探瓦斯工作外，还可钻进复杂地层。它配套普通扩孔钻头等钻具，可进行回转钻进。
特点CHARACTERISTIC
（一）减轻体力劳动强度。适用于断面的平、斜巷到施工。
（二）结构紧凑、全液压控制、操作方便灵活、履带行走、移位方便、机动性好、省时、省力。
（三）钻机动力扭矩大，行程长，钻进率良好，作业率良好。
（四）液压系统配备了快递推进功能，可节约装卸钻杆时间。并配带有装卸钻杆的部分、降低劳动强度。
（五）采用了变量系统，空载转速快、随负载变化转速降低扭矩逐步加大，使钻进更合理。
主要参数
项目 单位 | 参数 | |
整机 | 钻臂数量 | 0.6 |
工作范围 （宽*高） mm | 1700*2000 | |
运行状态转弯半径 mm | 2570 | |
工作状态稳车工作宽度 mm | 1800 | |
运行状态外形尺寸 （长*宽*高） mm | 4500*1070*2280 | |
钻孔直径 mm | φ65-φ133 | |
钻孔深度 m | 200 | |
冲洗水压力 MPa | 0.6-1.2 | |
适应钻具 mm | φ60-φ73 | |
机重 kg | 7300 | |
离地间隙 mm | 200 | |
回转机构 | 类型特征 | 液压回转 |
额定高作压力 MPa | 18 | |
额定转矩 N.M | 3400 | |
额定转速 r/min | 80 | |
转矩 N.M | 4200 | |
推进器 | 类型特征 | 导轨式液压缸推进 |
工作压力 MPa | 14 | |
推进行程 mm | 600 | |
推进力 kN | 120 | |
起拔力 kN | 150 | |
仰俯角 ° | +45~-90 | |
水平摆角 ° | ±90 | |
推进器升降调整距离 mm | 770 | |
行走机构 | 行走方式 | 无轨履带 |
驱动方式 | 液压马达-履带 | |
工作压力 MPa | 18 | |
行走速度 m/min | 30 | |
爬坡能力 ° | 16 | |
液压系统 | 电动机 | |
额定电流 A | 59.5 | |
额定功率 kW | 55 | |
额定电压 V | 660/1140 | |
油泵 | ||
额定压力 MPa | 25 | |
排量 mL/r | 71/71 | |
